智能热量表

通断时间面积_超声波热量表

  • 发布时间:2017-05-09 09:11
  • 通断时间面积法是入选《供热计量技术规程》JGJ173-2009的一种热量分摊计量方法。由清华大学建筑节能研究中心江亿院士提出,与众多国内外节能公司联合开发了基于此种计量方式的采
  • 在线咨询
        通断时间面积法是入选《供热计量技术规程》JGJ173-2009的一种热量分摊计量方法。由清华大学建筑节能研究中心江亿院士提出,与众多国内外节能公司联合开发了基于此种计量方式的采暖末端分户调节系统。
通断时间面积法是目前国内供热计量改造的主流方法,符合《中华人民共和国节约能源法》第38条要求:对实行集中供热的建筑应当安装用热计量装置、室内温控装置和供热系统调控装置。
       通断时间面积法是指:以楼栋热表为贸易结算点,通过计算用户用热时间、面积和用热温度进行合理分摊的一种计量方法,他的优点是分摊合理,能有效保障供用双方的利益。
       通断时间面积法是以每户的供暖系统通水时间为依据,分摊建筑的总供热量。其具体做法是,对于接户分环的水平式供暖系统,在各户的分支支路上安装室温通断控制阀,对该用户的循环水进行通断控制来实现该户的室温调节。同时在各户的代表房间里放置室温控制器,用于测量室内温度和供用户设定温度,并将这两个温度值传输给室温通断控制阀。室温通断控制阀根据实测室温与设定值之差,确定在一个控制周期内通断阀的开停比,并按照这一开停比控制通断调节阀的通断,以此调节送入室内热量,同时记录和统计各户通断控制阀的接通时间,按照各户的累计接通时间结合供暖面积分摊整栋建筑的热量。
       通断时间面积法是一种“采暖名义耗热量”的分摊算法,之所以称其为“名义耗热量”,是因为基于楼栋热计量和通断时间面积法计算出的热用户分摊热量,不代表该热用户的采暖实际耗热量,而是从“采暖需求相同、缴纳热费应相同”的热计量收费策略上来说的该热用户应缴费的热量,该分摊热量与户用热量表测量热量的数值不同,其物理意义相当于户用热量表测量的耗热量经位置修正系数修正后的热量值。

优点:
“通断时间面积法热计量系统”可为供热企业建立热计量收费管理系统,促进行为节能。
“通断时间面积发热计量系统”可为供热企业建立热网(二次网)平衡调节的信息平台,通过楼栋热耗分析判定二次网的平衡状况;通过热用户的室内温度和供回水温度远程监控平台,监控热用户的采暖状态。
“通断时间面积法热计量系统”可实现供热网的信息化全网覆盖:热源、换热站、楼栋(二次网)、热用户。实现智能热网、节能运行调节。

1、 通断时间面积法的原理
 通断时间面积法是一种“采暖名义耗热量”的分摊算法,之所以称其为“名义耗热量”,是因为基于楼栋热计量和通断时间面积法计算出的热用户分摊热量,不代表该热用户的采暖实际耗热量,而是从“采暖需求相同、缴纳热费应相同”的热计量收费策略上来说的该热用户应缴费的热量,该分摊热量与户用热量表测量热量的数值不同,其物理意义相当于户用热量表测量的耗热量经位置修正系数修正后的热量值。  通断时间面积法与户用热量表法的理论基础不同,户用热量表的理论基础是对热用户按耗热量收费:也就是按热用户的采暖消耗热量多少收取采暖费用。悖论:追求精度的户用热量表读出的数据,又不得不采用模糊的位置修正系数加以平衡。“通断时间面积法”的理论基础是对用户按供热需求收费:用户的室内采暖温度代表的是用户的采暖需求,而基于楼栋热计量的“通断时间面积法”实质结果是:采暖热舒适度相同的用户热费相同,不需修正,公平合理。

2、通断时间面积法的技术发展
住建部发布了建筑工业行业产品标准《通断时间面积法热计量装置技术条件》(JG/T 379-2012),并将于2012年9月1日起实施。对通断时间面积法热计量装置的应用将起到规范作用和推动作用。目前,生产推广通断时间面积法的厂家越来越多,实际应用工程也迅速增长,但也存在鱼目混珠、良莠不齐的现象,通断时间面积法作为一个热计量分摊系统,在其各部件组成、分摊算法、通讯可靠性、应用条件判断与修正等方面,均包含关键技术内容,很多厂家认为使用一个通断阀门的驱动再加上通断时间的纪录,就能形成产品、应用于工程的做法是错误的,存在严重的技术不足,将在实际工程应用中出现较大偏差、甚至起不到供热计量的作用。  行业标准《通断时间面积法热计量装置技术条件》(JG/T 379-2012)对产品(系统)的技术内容做了基本规定,对规范产品将起到一定作用,但对分摊(修正)算法等关键问题仅仅是指出了必要性和方向,还需要生产厂家以及供热单位认真分析研讨,保证系统的可靠性和适用性。

系统组成

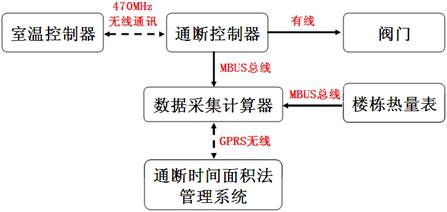

通断时间面积法由以下几部分组成:室温温控器(无线或有线)、通断控制器及阀门(有线或无线)、数据采集计算器(有线或无线)、单元或楼栋热量表、通断时间面积法管理系统五大部分组成。
室温控制器与通断控制器通常采用无线470MHz频段通讯;阀门控制器与终端服务器采用MBUS+GPRS进行通信,实现热量分摊。

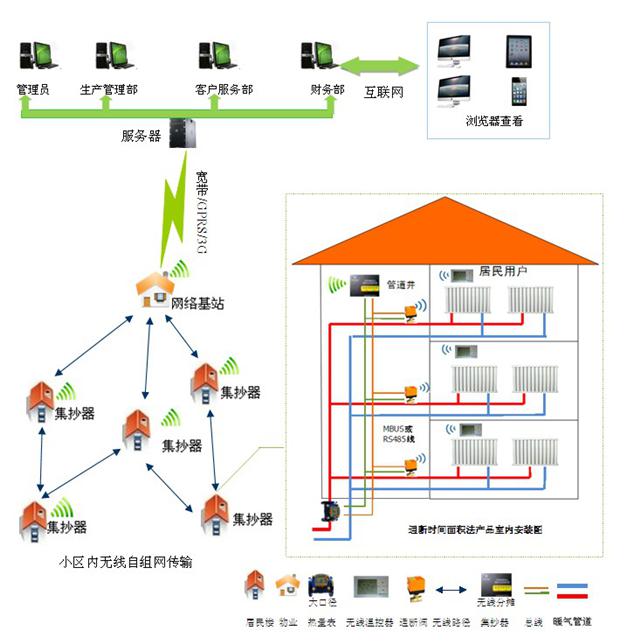

从安装位置大体分为四个部分a、楼内部分;b、楼栋部分;c、管理系统;d、换热站及热网热源节能系统
a、户内部分:主要包括室温控制器和通断控制阀。室温控制器安装于用户室内固定位置(也可移动放置于适合位置),用于用户室温调控及参数查询;通断控制器安装于用户供热入口管道,根据用户和系统命令控制供暖阀门打开或关闭以控制室温;二者通过无线方式进行数据通讯。
b、楼内部分:主要包括采集计算器、电源配电箱、楼栋热量表、压差或流量平衡阀等水力平衡设备。采集计算器采集楼栋热量表及用户通断控制器的供热运行数据,计算并分摊用户热量,采用GPRS或网络通讯方式与系统管理中心交换数据,同时进行系统、用户管理及控制;电源配电箱为热计量系统提供工作电源及安全防护;楼栋热量表计量整栋建筑物的耗热量,选用超声波或电磁式热量表;压差或流量平衡阀用于楼栋及用户供热水力平衡调节。
c、管理系统:
主要包括中央计算机服务站(服务器、网络设备、数据中心等)、系统管理平台软件及客户端软件。
d、换热站及热网热源节能系统:
与通断时间面积法热计量系统紧密相连的是整个热网的节能改造系统,主要包括二次网的水力平衡设备及管网流量、压力、温度监控设备,换热站气候补偿设备、恒压或恒流供水设备,热网运行监控、调度系统等。
